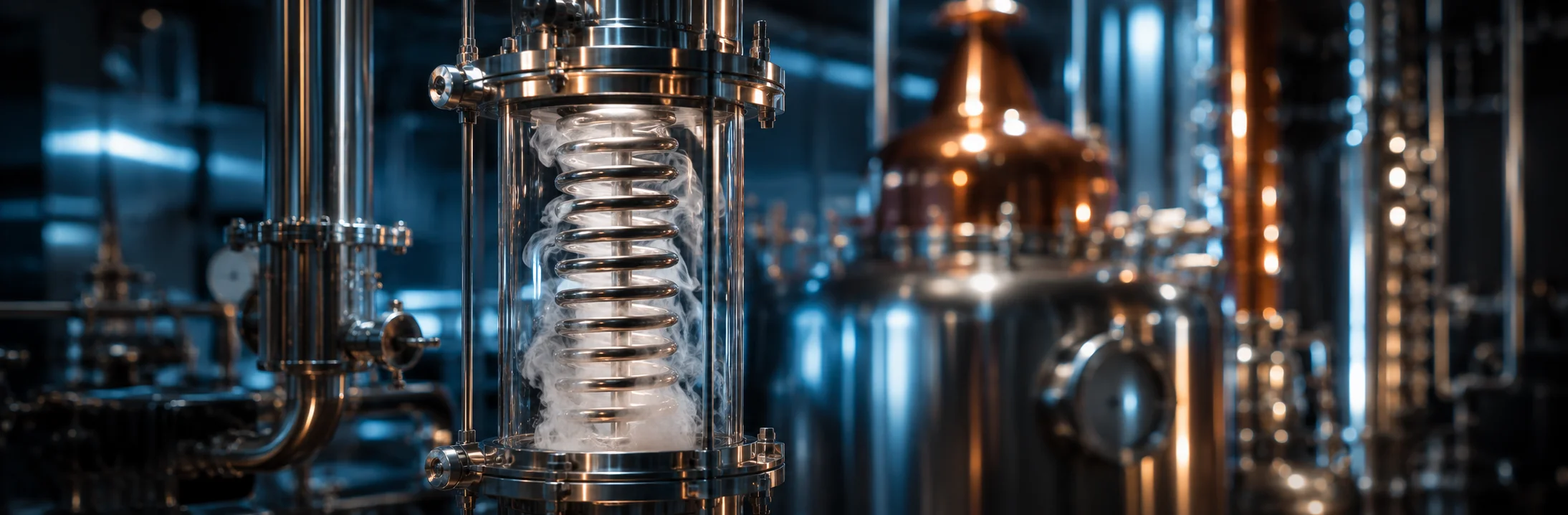

Что такое дефлегматор Димрота и зачем он нужен

Современная домашняя дистилляция давно вышла за рамки простого увлечения. Сегодня качественная ректификация строится на точных законах физики, теплотехники и тепломассообмена. Одним из ключевых элементов современной ректификационной колонны является дефлегматор Димрота. Именно от его работы во многом зависит стабильность процесса, эффективность разделения фракций и качество получаемого спирта.

В этой статье мы рассмотрим принцип работы дефлегматора Димрота, разберем его преимущества перед другими конструкциями и развеем несколько распространенных мифов, которые до сих пор встречаются среди домашних винокуров.

Что такое дефлегматор Димрота

Дефлегматор Димрота представляет собой спиральный теплообменник, изготовленный из трубки из нержавеющей стали или меди. Спираль устанавливается внутри царги или диоптра, а внутри нее циркулирует охлаждающая вода. Снаружи витки омываются горячими спиртовыми парами, поднимающимися из перегонного куба.

В отличие от обычного холодильника, задача дефлегматора заключается не только в полном охлаждении паров, но и в их частичной конденсации. Все зависит от выбранного режима работы дефлегматора. Образовавшаяся жидкость — флегма — возвращается обратно в колонну, где многократно контактирует с восходящим паром. Именно благодаря этому процессу происходит разделение смеси на отдельные фракции.

Почему конструкция Димрота настолько эффективна

Наиболее правильной считается организация противоточного теплообмена. Холодная вода подается в верхнюю часть спирали и, постепенно нагреваясь, движется вниз навстречу горячему пару.

Такое решение обеспечивает максимально равномерное распределение температур по всей длине теплообменника. В нижней части спирали, где флегма возвращается обратно в колонну, температура поверхности уже значительно выше, поэтому конденсат практически не переохлаждается.

Возвращаясь на насадку практически при температуре кипения спиртовой смеси, флегма сразу включается в процесс тепломассообмена. Энергия пара расходуется непосредственно на разделение компонентов, а не на повторный нагрев холодного конденсата.

Преимущества дефлегматора Димрота

• Большая площадь теплообмена. Спираль обеспечивает высокую эффективность охлаждения при сравнительно компактных размерах.
• Минимальное переохлаждение флегмы. Правильно организованный противоток позволяет вернуть конденсат в колонну практически при рабочей температуре.
• Равномерное орошение насадки. Основная часть флегмы возвращается ближе к центру колонны, что способствует более равномерному распределению жидкости по насадке.
• Высокая стабильность работы. Большая поверхность теплообмена делает работу дефлегматора менее чувствительной к небольшим изменениям температуры и расхода охлаждающей воды.

Самый популярный миф — спираль касается стенки царги

Практически каждый производитель оборудования сталкивался с вопросом: "Если спираль Димрота касается стенки царги, значит ли это, что его КПД резко падает?"

Короткий ответ — нет.

Этот миф активно распространяется на форумах и в видеороликах, однако в отношении бытовых ректификационных колонн он сильно преувеличен.

С инженерной точки зрения место контакта действительно образует дополнительный путь передачи тепла от спирали к корпусу колонны. Такой тепловой мостик существует, и отрицать его бессмысленно. Однако важно понимать его реальные масштабы.

Площадь случайного контакта обычно составляет всего несколько квадратных миллиметров, тогда как суммарная площадь теплообмена всей спирали измеряется сотнями квадратных сантиметров. Потери через одну или несколько точек соприкосновения оказываются настолько малы, что практически не влияют на работу дефлегматора.

Кроме того, многие забывают еще один важный физический момент. Во время работы колонны стенка царги сама нагревается практически до температуры насыщенного спиртового пара. Это означает, что между витком спирали и стенкой существует очень небольшой перепад температур. А именно перепад температур определяет интенсивность теплопередачи.

Иными словами, тепло просто не может интенсивно уходить через место контакта, поскольку корпус колонны не является холодным радиатором.

Совсем иначе ситуация выглядит в промышленной ректификации. Там используются колонны большого диаметра, теплообменники длиной в десятки метров и мощности в десятки или даже сотни киловатт. При таких масштабах инженеры действительно учитывают любые паразитные пути передачи тепла и стремятся полностью исключить контакт теплообменников с корпусом.

В бытовой же колонне диаметром 2–3 дюйма, работающей на мощности около 2–3 кВт, влияние подобных тепловых мостиков настолько мало, что пользователь не заметит разницы ни по стабильности работы, ни по качеству разделения фракций.

Поэтому при выборе дефлегматора гораздо важнее обращать внимание на правильную геометрию спирали, достаточную площадь теплообмена и качество изготовления, чем переживать из-за единичных точек касания витков со стенкой царги.

Что действительно влияет на эффективность дефлегматора

На практике производительность дефлегматора определяется совсем другими параметрами:

• общей длиной спирали;
• диаметром трубки;
• шагом витков;
• диаметром колонны;
• температурой охлаждающей воды;
• расходом воды;
• правильной организацией противотока;
• мощностью нагрева.

Именно эти характеристики определяют способность дефлегматора полностью утилизировать тепловую мощность колонны и обеспечивать стабильную ректификацию.

Инженерный расчет

При проектировании дефлегматора нельзя использовать универсальные размеры. Конструкция всегда рассчитывается исходя из мощности оборудования, диаметра колонны и требуемой производительности.

Для большинства бытовых колонн диаметром 2 дюйма, работающих на мощности около 2,5–3 кВт, обычно применяется спираль общей длиной около 3 метров. Однако окончательные размеры всегда определяются инженерным расчетом конкретного изделия.

Правильно рассчитанный дефлегматор должен полностью конденсировать необходимую часть поднимающегося пара в режиме работы «на себя», обеспечивая стабильное флегмовое число и устойчивую работу всей колонны.

Вывод

Дефлегматор Димрота заслуженно считается одним из наиболее эффективных решений для бытовых ректификационных колонн. Его конструкция обеспечивает большую площадь теплообмена, минимальное переохлаждение флегмы и стабильную работу колонны во всем рабочем диапазоне мощностей.

При этом не стоит обращать внимание на распространенные мифы, не имеющие заметного практического значения. В условиях домашней ректификации качество разделения определяют грамотный инженерный расчет, правильно подобранные размеры теплообменника и корректная настройка оборудования, а не единичные точки соприкосновения спирали со стенкой царги.

Именно поэтому большинство современных производителей оборудования для ректификации используют дефлегматоры Димрота в качестве основного решения для получения высокоочищенного спирта крепостью до 96,6% об. при соблюдении технологии ректификации.
